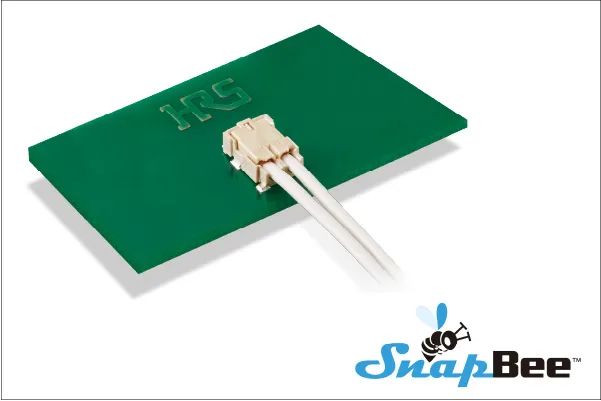

【产品推荐】小型板对线连接器-SnapBee系列

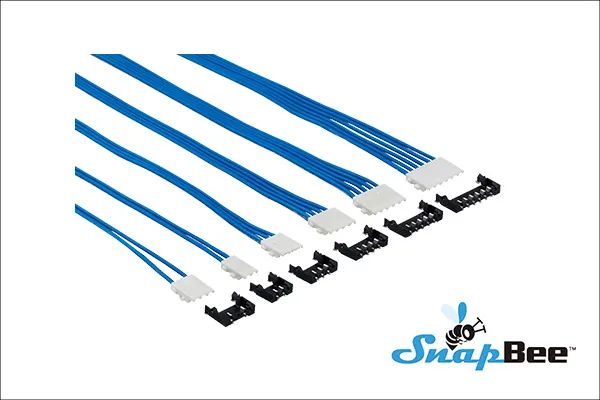

SnapBee是「垂直嵌合锁定方式」的最佳选择。广泛且可靠地满足小型设备电源周围的连接器需求。广濑电机在不断扩充线缆连接器的产品阵容,有电源用的EnerBee、信号用的SignalBee、小型低薄一按即锁的SnapBee。

操作性,设计自由度大幅提升


SnapBee是「垂直嵌合锁定方式」的最佳选择。广泛且可靠地满足小型设备电源周围的连接器需求。广濑电机在不断扩充线缆连接器的产品阵容,有电源用的EnerBee、信号用的SignalBee、小型低薄一按即锁的SnapBee。

消费类产品对小型化、薄型化的要求自不必说,工业市场对组件设计的限制也越来越多。

SnapBee实现了高性能小型化,采用从上到下的嵌合方式(Snap Lock),解决了结构上部件干扰的问题,提高了作业效率,SnapBee是充分发挥广濑电机微型技术的最佳选择。

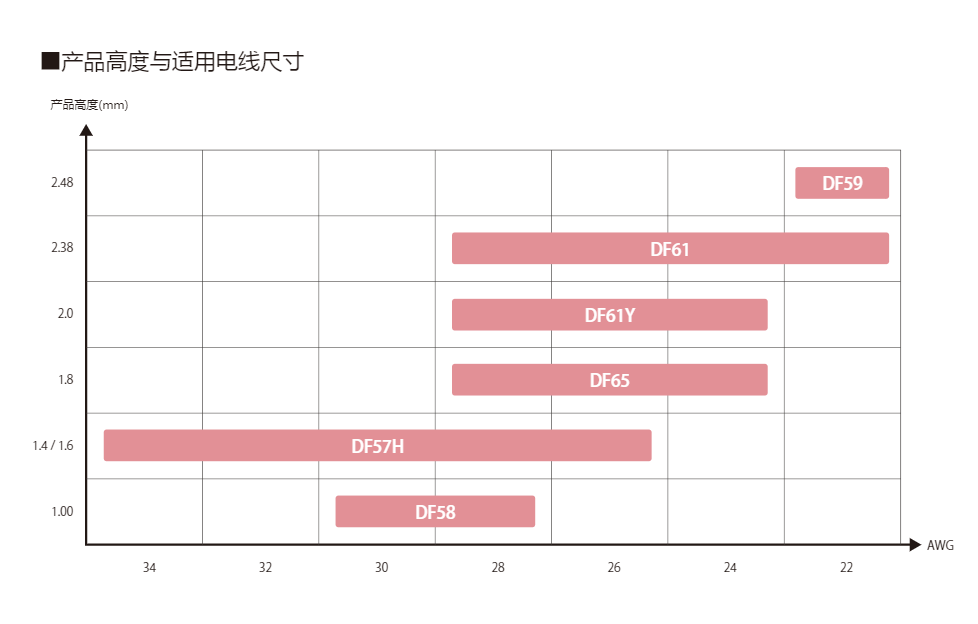

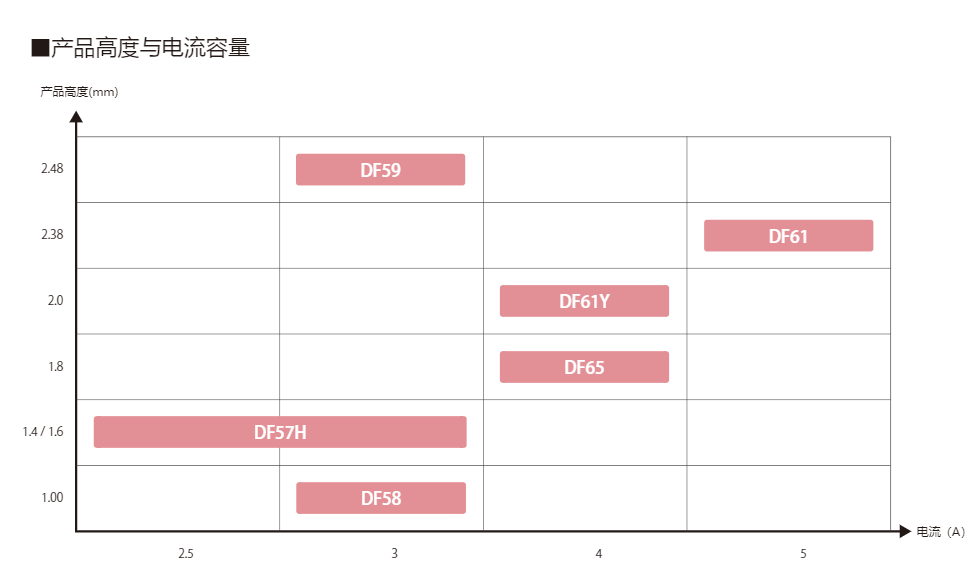

可以根据产品的高度,选择最合适的连接器

小型低薄款

01

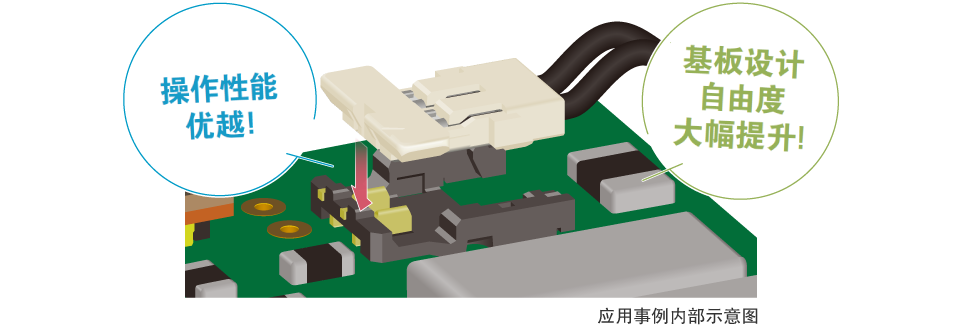

操作简单&节省空间

有助于实现更为简易且省空间的基板设计

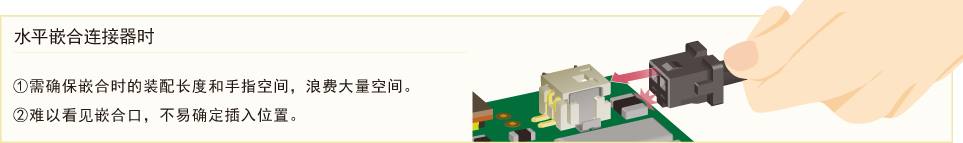

垂直嵌合不影响其他元器件,有效节省空间,提高基板设计自由度。采用从上向下的嵌合方式,易于确认嵌合口,从而更好地确定插

02

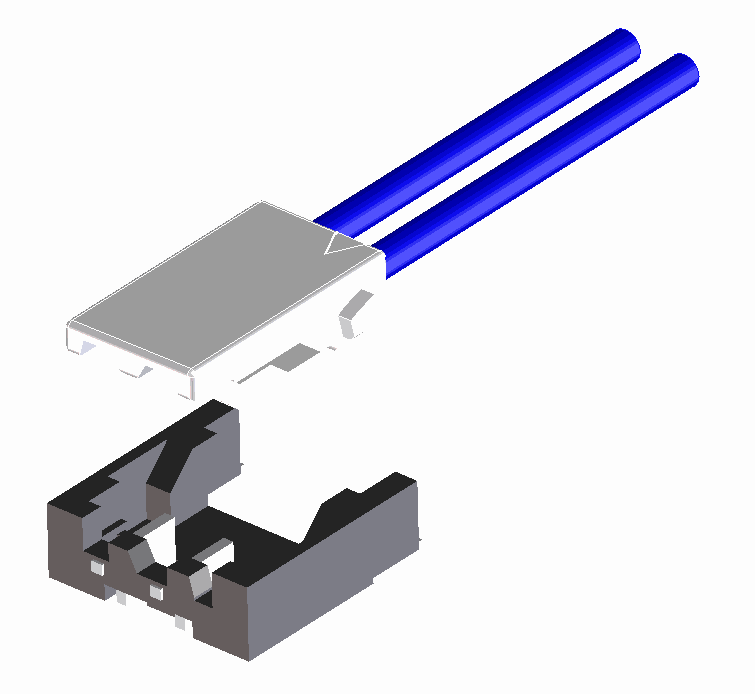

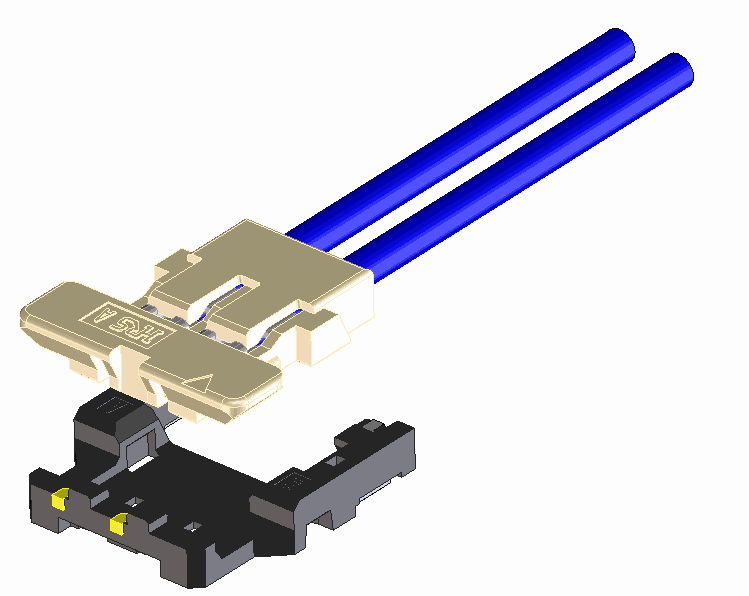

Snap Lock构造

通过两种锁扣形式加强嵌合保持力。

SnapBee特有的锁扣结构,耐弯曲拉拔,可提高线缆布局的自由度。

03

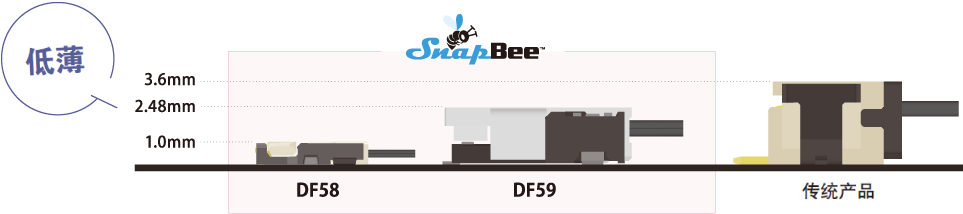

SnapBee超低薄化

低薄的SnapBee为机器设备的小型化提供有力支持。

进一步提升了垂直嵌合的优势,实现极致低薄化。

*DF61Y、DF65两系列产品的端子通用。

*线缆、芯数等不同,电流值也会有所差异。

*以上是标准产品的规格。如在规格范围外使用,请与我司销售人员联系。

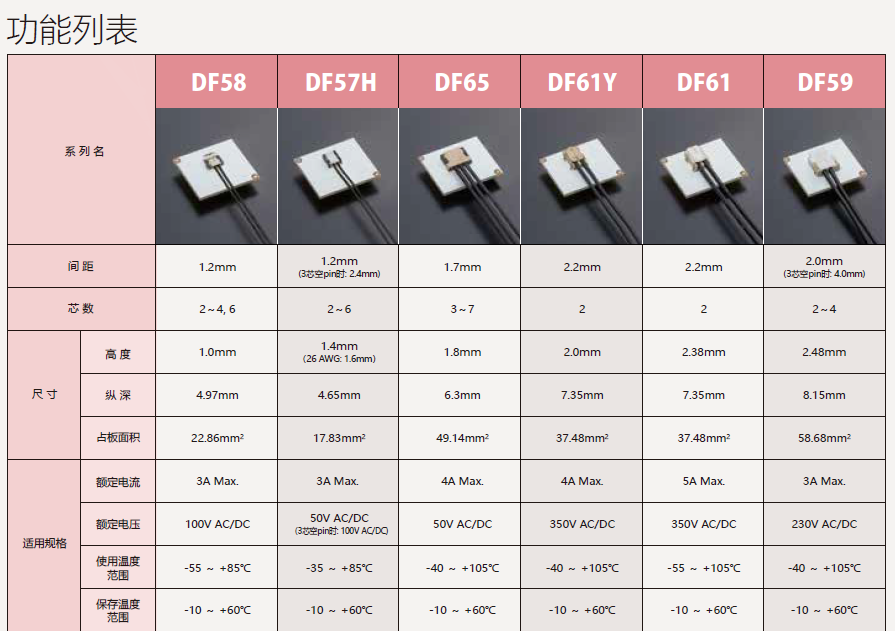

产品

介绍

DF58系列:

1.2mm间距•支持最大3A

支持28 AWG,高度1.0mm,是业内最低薄级别的小型连接器。DF58系列是SnapBee中在低薄构造和窄间距方面最具优势的产品,有助于实现机器设备的小型化。较大的有效嵌合长度可以实现稳定的连接。

DF57H系列:

1.2mm间距•支持最大3A

满足1.2mm间距、1.6-1.4mm超薄高度的同时支持高达3A的电流,是一款规格均衡型的产品。满足2~6芯的多种需求。

DF65系列:

1.7mm间距•支持最大4A

1.7mm间距、高度1.8mm的小型连接器。通过横向压扁线缆进行压着,使其更为低薄可满足24 AWG的需求,且可支持最大4A电流传输。插座(母端子)侧面配置的7N(嵌合时)Lance可防止在配线操作时端子脱落。


DF61Y系列:

2.2mm间距•支持最大4A

该连接器实现了大电流、省空间,高度为2.0mm。对比DF61,有着更为低薄的构造。小型紧凑,同时支持大电流。

DF61系列:

2.2mm间距•支持最大5A

该连接器为2芯,高2.3mm,可支持最大5A的高电流。SnapBee系列中可支持电流值最高的一款产品。在控制尺寸的同时保持令人满意的电气规格。

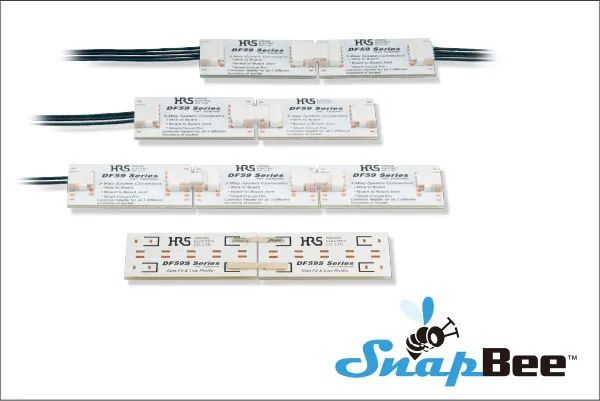

DF59系列:

2.0mm间距•支持最大3A

板对线、基板间连接、短PIN这3种插头共用基板侧的插座,可作为通用连接器来使用。广濑独有的“无压力接触构造”,在浮动时,接触部分也不受应力的影响。
