BM56G Series丨板对FPC连接器

BM56G 系列

特点


1 . 多触点RF支持板对FPC连接

实现世界超小级纵深的小型设计

间距:0.35mm、纵深:2.2mm

嵌合高度:0.6mm

2 . 适用于数字信号和RF信号的端子設計

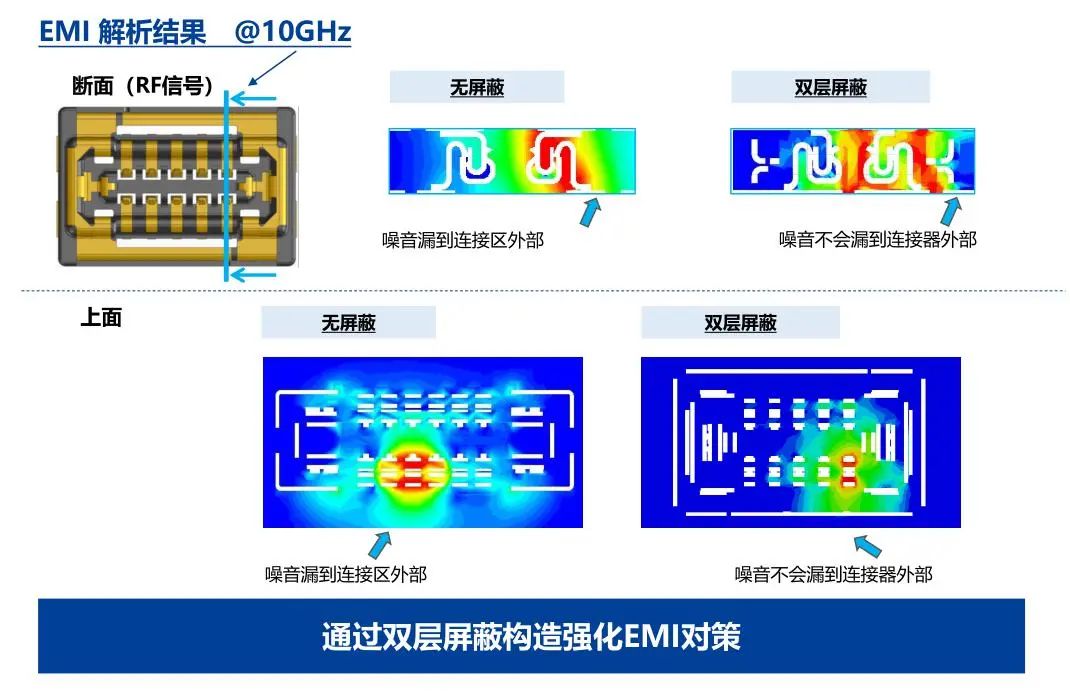

3 . 双层屏蔽构造强化EMI对策

4 . 良好的RF信号传输特性

V.S.W.R. DC~1GHz : 1.2 Max.

                1~6GHz   :  1.3 Max.

                6~20GHz :  1.5 Max.

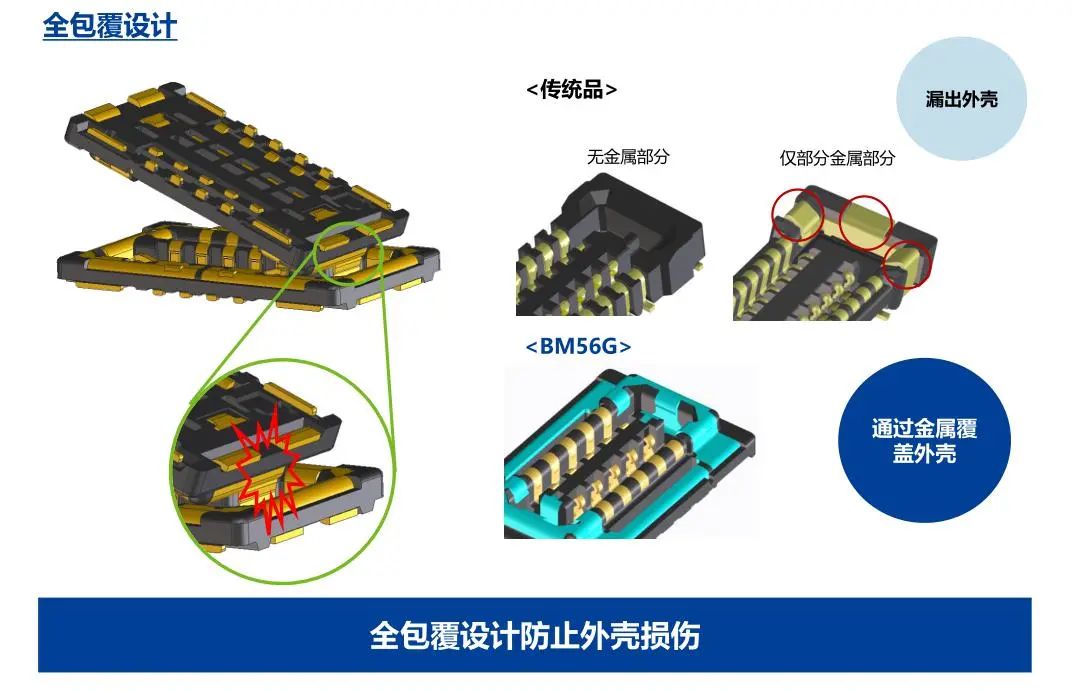

5 . 防止外壳损伤的全包覆设计

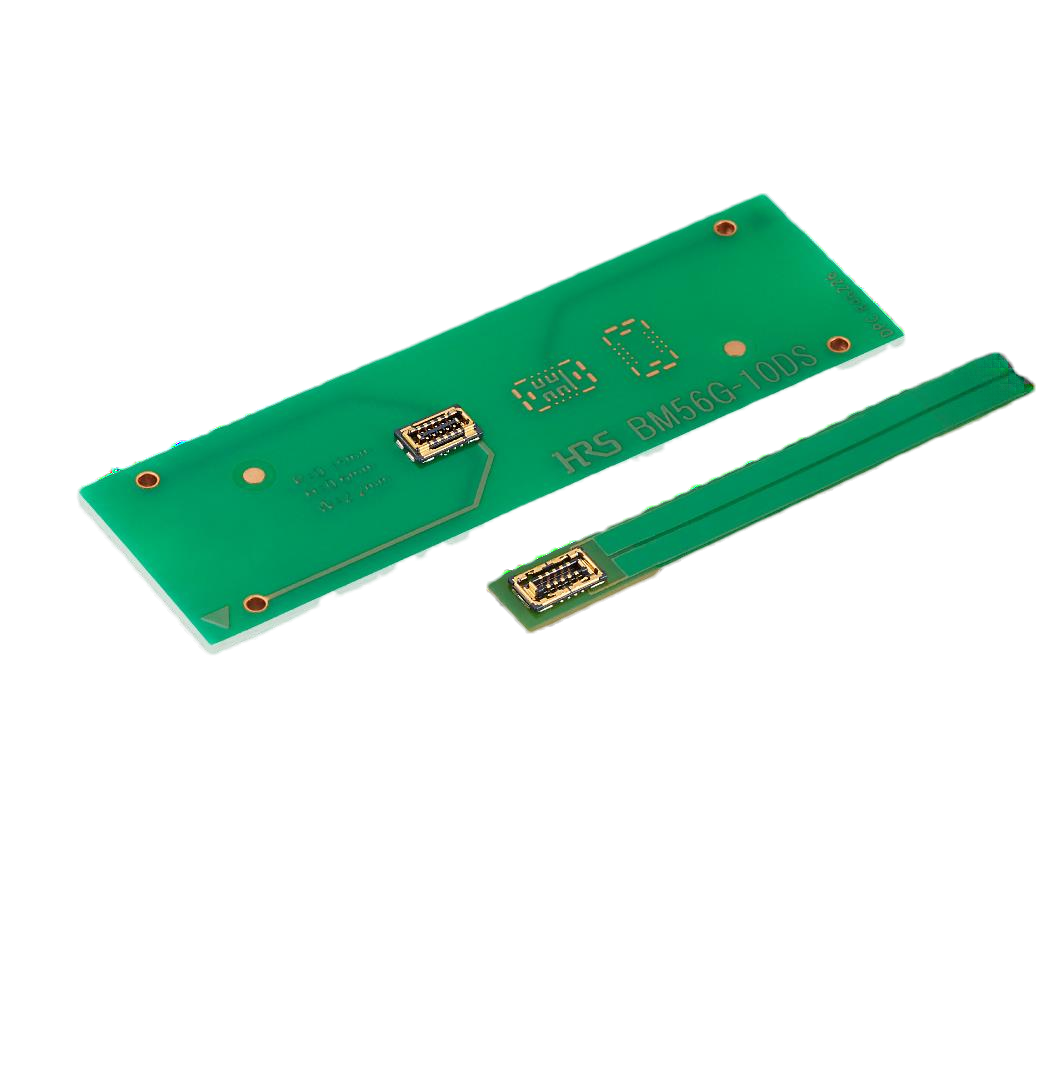

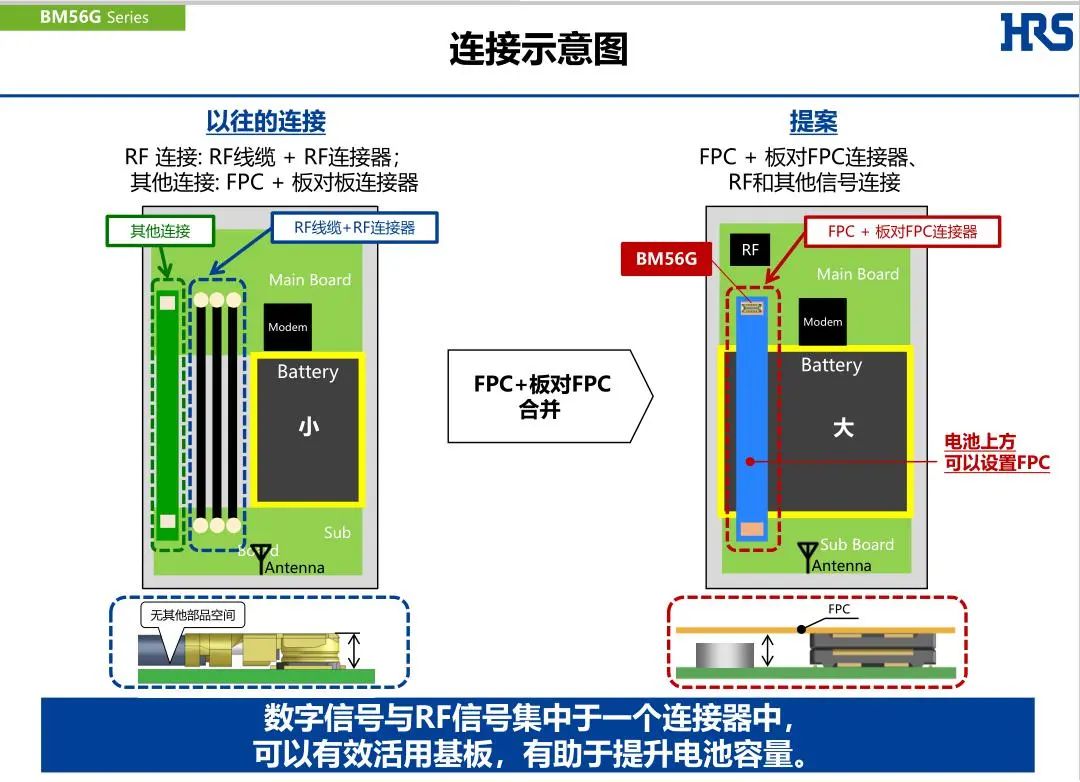

连接示意图

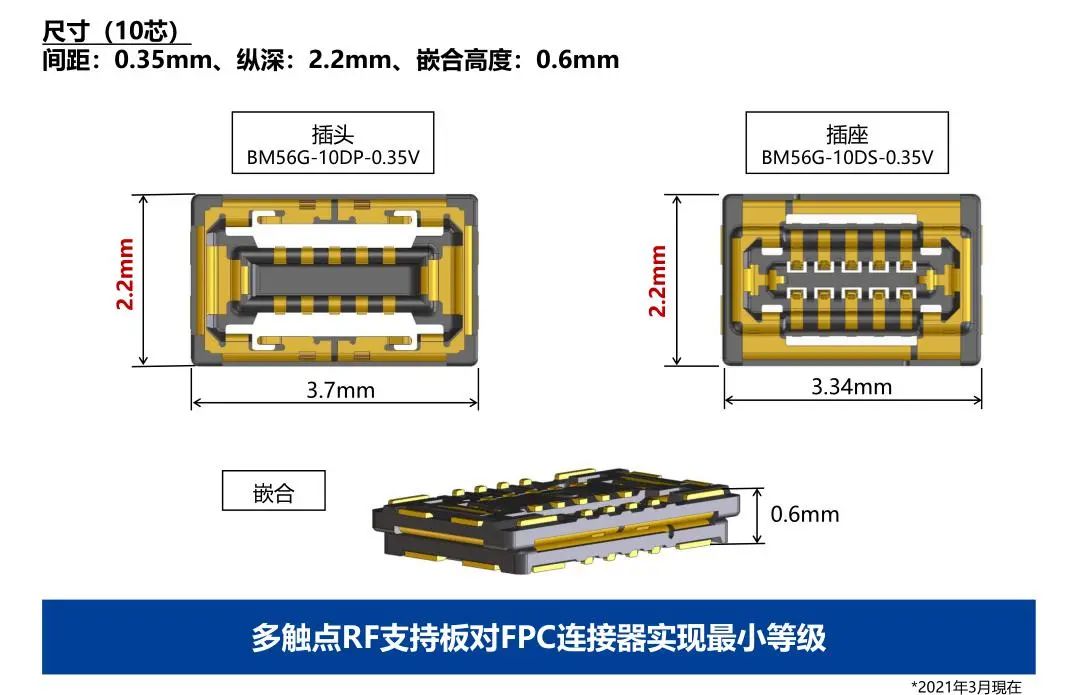

尺寸

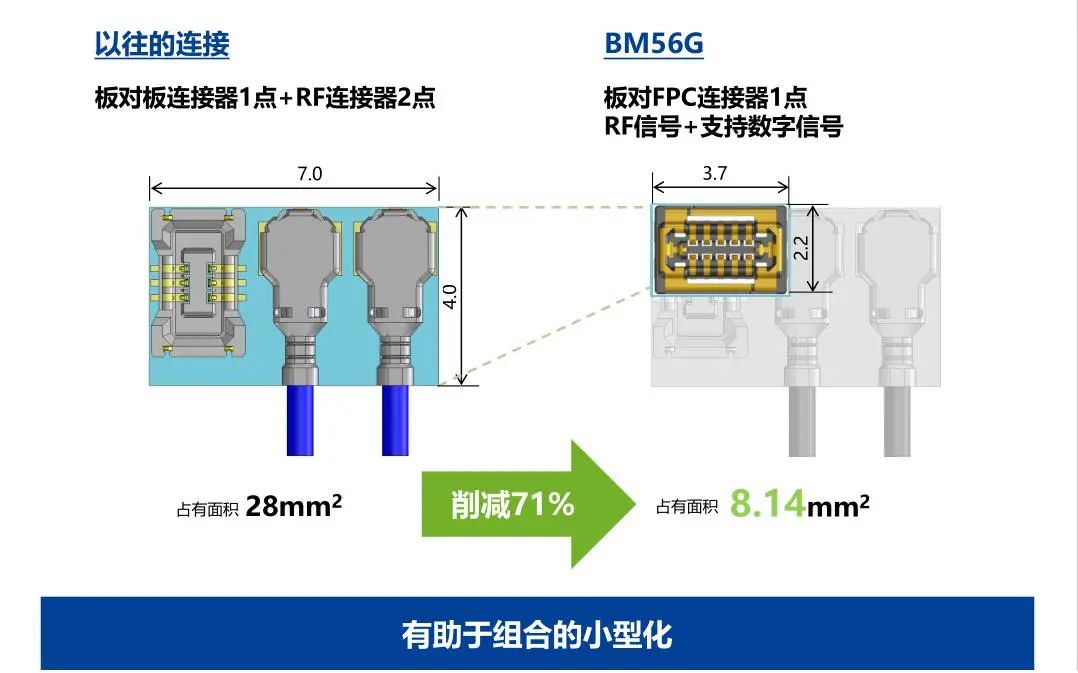

省空间

防燥对策

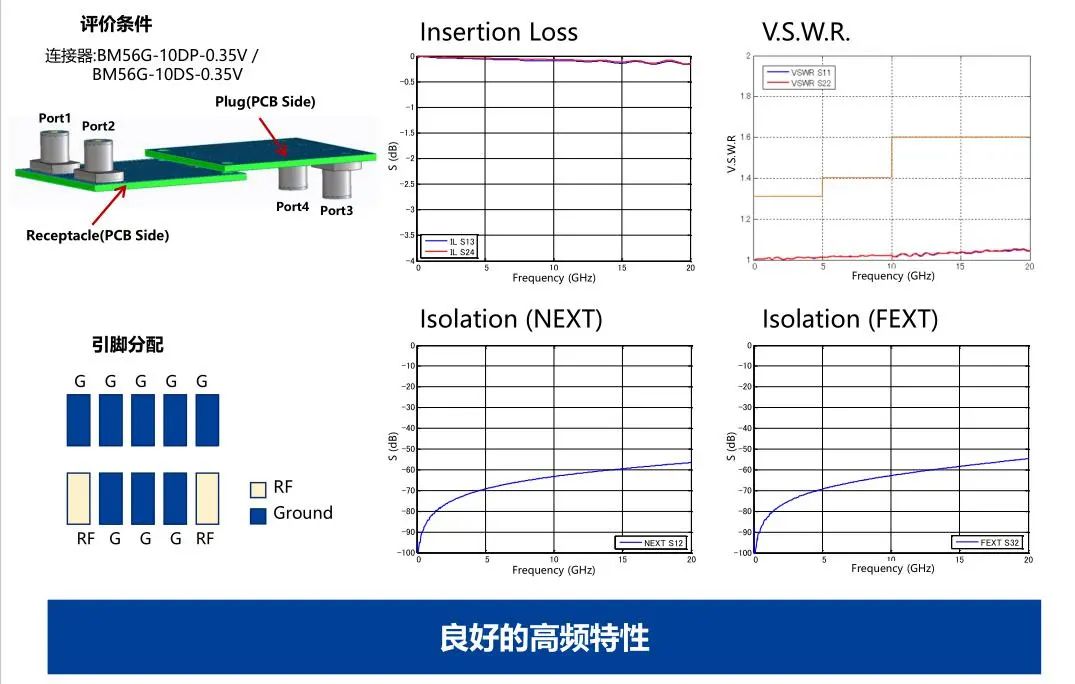

RF特性(连接器单体)

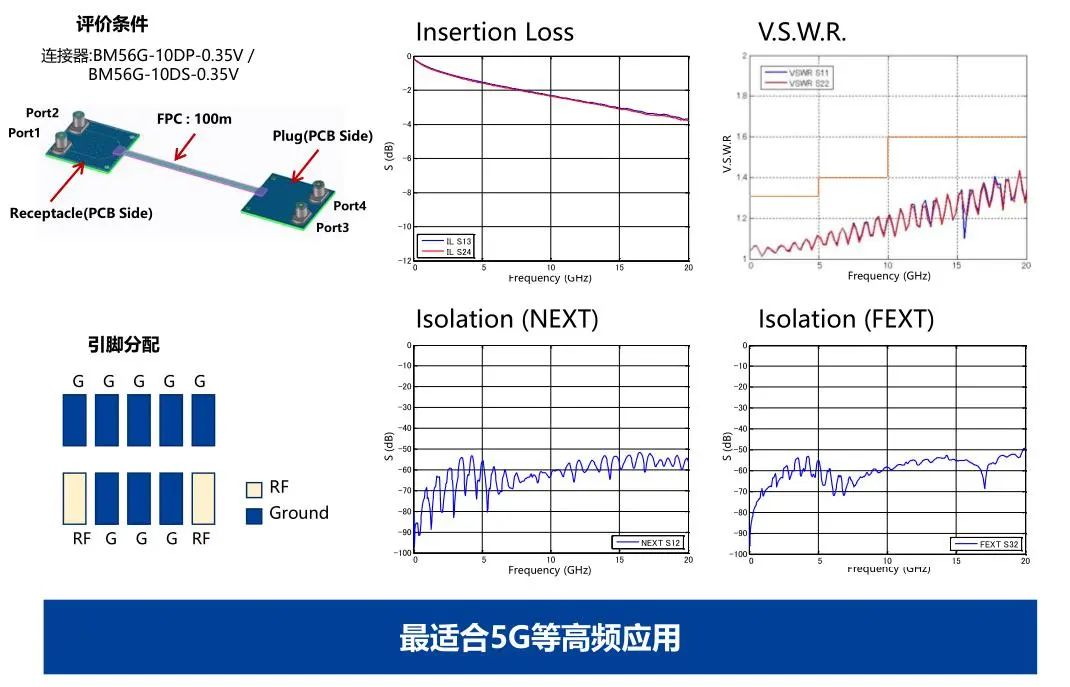

RF特性(连接器+FPC)

牢固构造

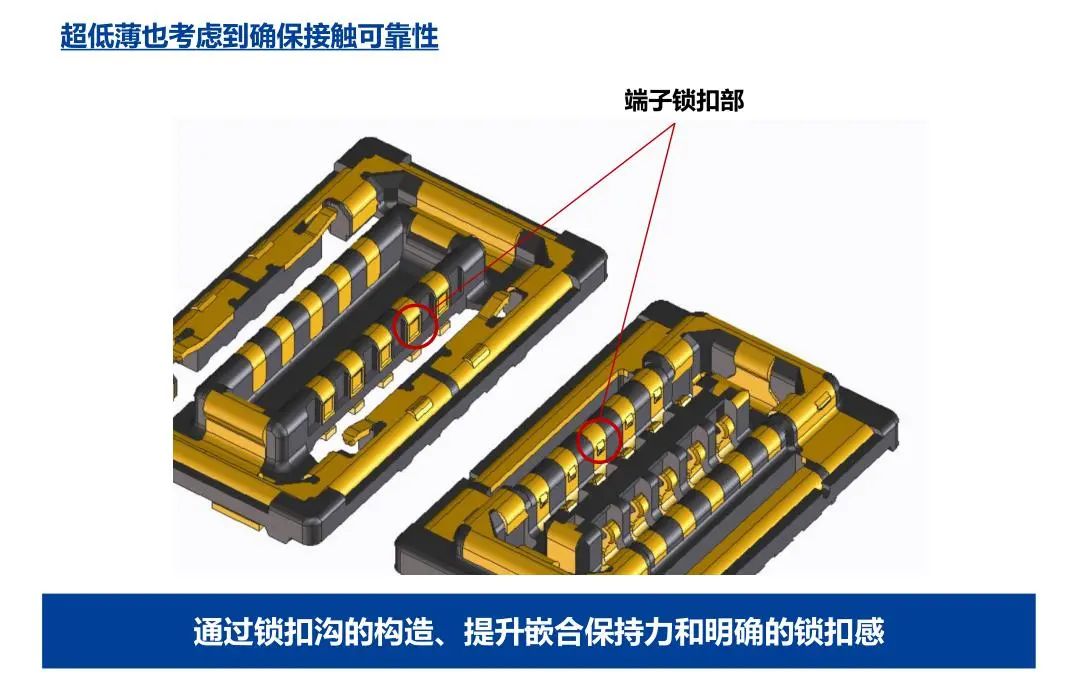

端子锁扣构造

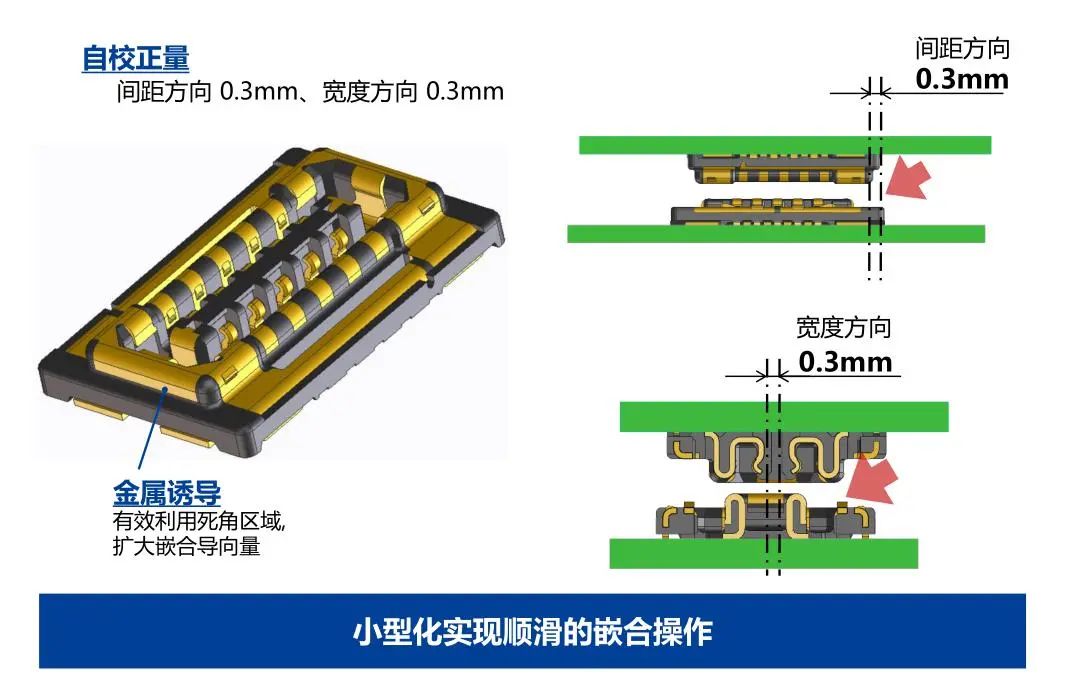

通过金属诱导实现了较大的自校正量

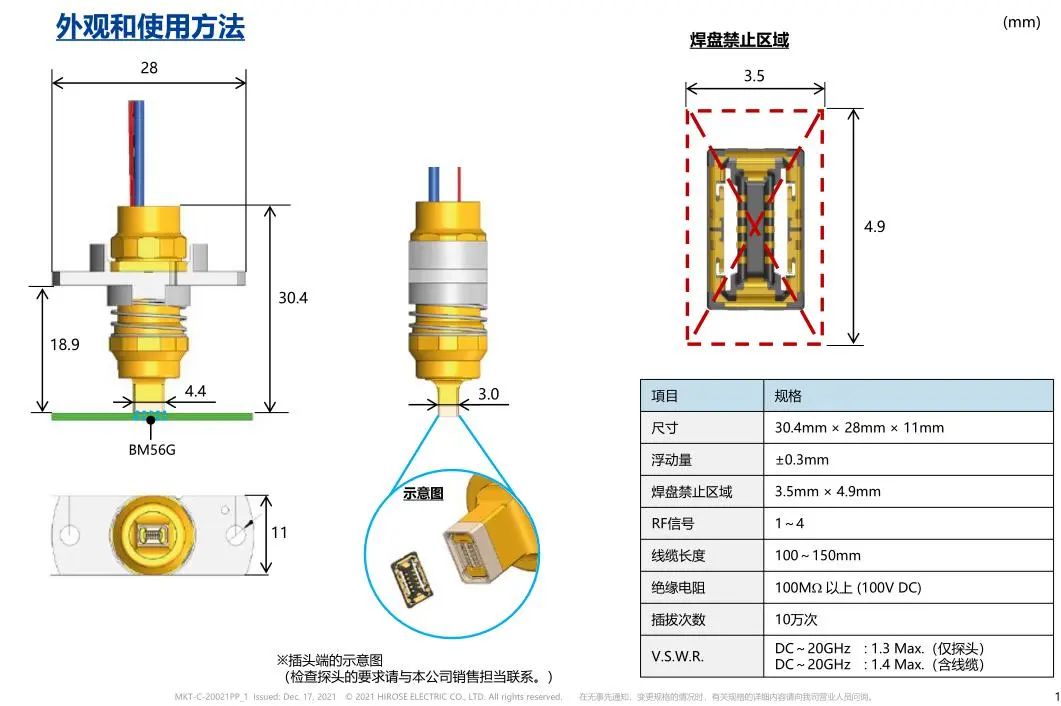

提供检查探头

规格
